Пускове захисне реле для холодильника Р-4 1,5А

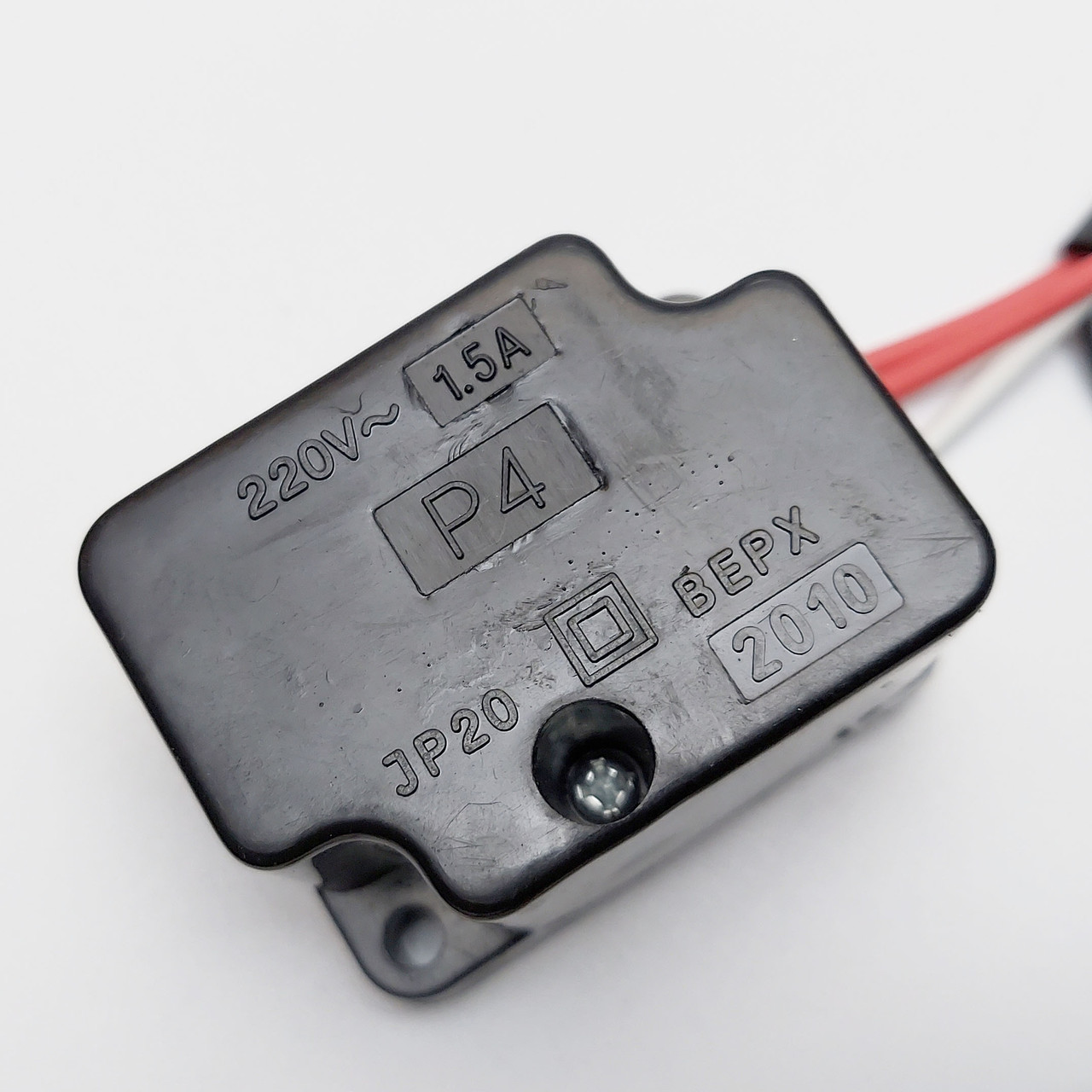

Пускове захисне реле (прилад захисний релейний) для холодильника Р-4 (Р4) на 1,5А

Усі три марки реле Р1, Р3 і Р4 дивлять однаково. Різниця в силі струму, на який вони розраховані. Застосовувалися з мотор-компресорами ХКВ (холодильники Миск, Снайге, Норд, Бірюса).

Р-4 взаємозамінне з Р-1, Р-3 (Р1, Р3), PAR-3, PAR-4 / (Oruva).

Р-3 взаємозамінне з Р-1 (Р1), PAR-3/ (Oruva).

Р-1 розрахований на силу струму 1.1А, Р-3 сила струму 1.4А, Р-4 сила струму 1.5 А.

Мотор — компресори працюють у разі недостатнього охолодження й потребують захисту від перегрівання, який можливий у разі підвищення температури або підвищення сили струму через перевантаження. Ізоляція обмоток мотора під час перегрівання руйнується, і двигун виходить із ладу. Щоб уникнути цього, необхідно вимкнути двигун.В умовах безперервної роботи холодильника захист обмоток двигуна від перегрівання можливий тільки з установленням автоматики, що реагує на нагрівання. З цією метою застосовуються захисні реле.

Є токові та струмово-теплові захисні реле.Токові реле реагують на температуру обмотування, яка підвищується у разі підвищення сили струму в ланцюгу обмотування.Токово-теплові реле спрацьовують також на нагрівання обмоток від зовнішнього тепла.На зміну температури в захисним реле реагує біметалева пластинка, що складається з двох зварених металів із різними коефіцієнтами розширення.У разі нагрівання один із металів подовжується більше від другого та пластинка згинається, замикаючи або розмикаючи контакт.

Для нагрівання пластинки застосовуються два способи:

1) прямий — пластинка нагрівається струмом; 2) непряма — пластинка нагрівається теплом від розміщеного поруч нагрівального елемента (спіраль).

Пускові реле

Для увімкнення — вимкнення пускового обмотування, а отже, й холодильника, застосовуються електромагнітні пускові токові реле.Реле складається із соленоїдної котушки, якорі та пари контактів ( нормальнорозомкнуті). Один контакт рухомий, інший — нерухомий. Котушка послідовно ввімкнена з робочим обвитком. Кінець пускового обмотування підведений до нерухомого контакту. Під час увімкнення в мережу робочого обмотування солоною котушкою реле йде струм короткого замикання (ротор не обертається). Під дією великого струму якір реле притягується й замикає рухливий і нерухомий контакти. Водночас пускове обмотування вмикається в мережу паралево робочої. Ротор починає обертатися. Див. Холодильний агрегат. Під час розгону ротора струм у котушці реле та робочому обмотуванні зменшиться. Якір, за долю секунди, повернеться в нормальне положення (розмкне контакти) і вимкне пускове обмотування до наступного циклу. Робоча обмотка водночас залишається увімкненою — компресор працює.

Пускозахисні реле

Пускове та захисне реле послідовно включені в робоче обмотування мотора. Зазвичай вони поєднані в одному корпусі. Пускозахисні реле різні за пристроями та габаритами, робочими характеристиками, залежно від електродвигунів, для яких призначені, але принцип дії у всіх однаковий.

Робота пускозахисного реле

Під час увімкнення холодильника в мережу, за робочим обмотування мотора, котушці пускового реле та ланцюг захисного реле (вона розміщена в замкнутомустою) — проходить великий струм короткого замикання (при цьому ротор не обертається). У результаті, якір пускового реле втягується в соленоїдну котушку та замикає контакти, включно з пусковим обмотуванням. Ротор починає розганятися. Слідів розгону, струм у ланцюгу знижується. Якір реле своєю масою опускається й розмикає контакти. Пускова обмотка вимикається. Мотор і далі обертається з увімкненою робочою й вимкненою пусковою обмоткою. Водночас під час увімкнення холодильника в мережу, через біметалеву пластину та нагрівальний елемент захисного реле проходить струм короткого замикання. Під час запуску двигуна та нормального розгону ротора пластина не нагрівається до такого ступеня, щоб її вигин розімкнув контакти. Ланцюг залишається замкненим.

Виробництво: Китай.
